Huawei SmartGuard và tủ điện đồng bộ cho hệ thống điện mặt trời

Huawei SmartGuard là thiết bị hỗ trợ chuyển đổi giữa chế độ sử dụng điện lưới và cấp điện dự phòng trong hệ thống điện mặt trời tương thích. Khi kết hợp với biến tần, nguồn lưu trữ và phương án đấu nối phù hợp, SmartGuard giúp duy trì nguồn điện cho các thiết bị được thiết kế để hoạt động khi mất điện lưới.

Bên cạnh SmartGuard, tủ điện đồng bộ đóng vai trò bố trí thiết bị đóng cắt, bảo vệ và phân phối điện theo cấu hình công trình. Hiểu rõ chức năng của từng thành phần sẽ giúp người dùng lựa chọn hệ thống phù hợp và đánh giá báo giá chính xác hơn.

Huawei SmartGuard là gì?

Huawei SmartGuard là thiết bị quản lý chuyển nguồn trong hệ sinh thái điện mặt trời Huawei. Thiết bị phối hợp với các thành phần tương thích để chuyển hệ thống giữa chế độ hòa lưới và chế độ vận hành độc lập theo cấu hình đã thiết lập.

SmartGuard không tích trữ điện. Nguồn năng lượng phục vụ tải dự phòng đến từ hệ thống điện mặt trời và pin lưu trữ, tùy điều kiện hoạt động và thiết kế.

Huawei cung cấp các dòng SmartGuard dành cho hệ thống một pha và ba pha. Vì vậy, cần xác định nguồn điện của công trình và mã biến tần trước khi lựa chọn model.

Những chức năng đáng chú ý của Huawei SmartGuard

Chuyển sang nguồn điện dự phòng

Khi xảy ra mất điện lưới, hệ thống có cấu hình phù hợp có thể chuyển sang cấp điện cho nhóm tải dự phòng.

Theo thông số Huawei công bố cho SmartGuard-63A-T0/AUT0, thời gian chuyển đổi có thể đạt mức không quá 20 ms khi kết hợp với biến tần MAP0 và không quá 100 ms với M1 hoặc MB0, theo điều kiện và chú thích của hãng. Không nên áp dụng một thời gian chuyển đổi chung cho mọi cấu hình SmartGuard.

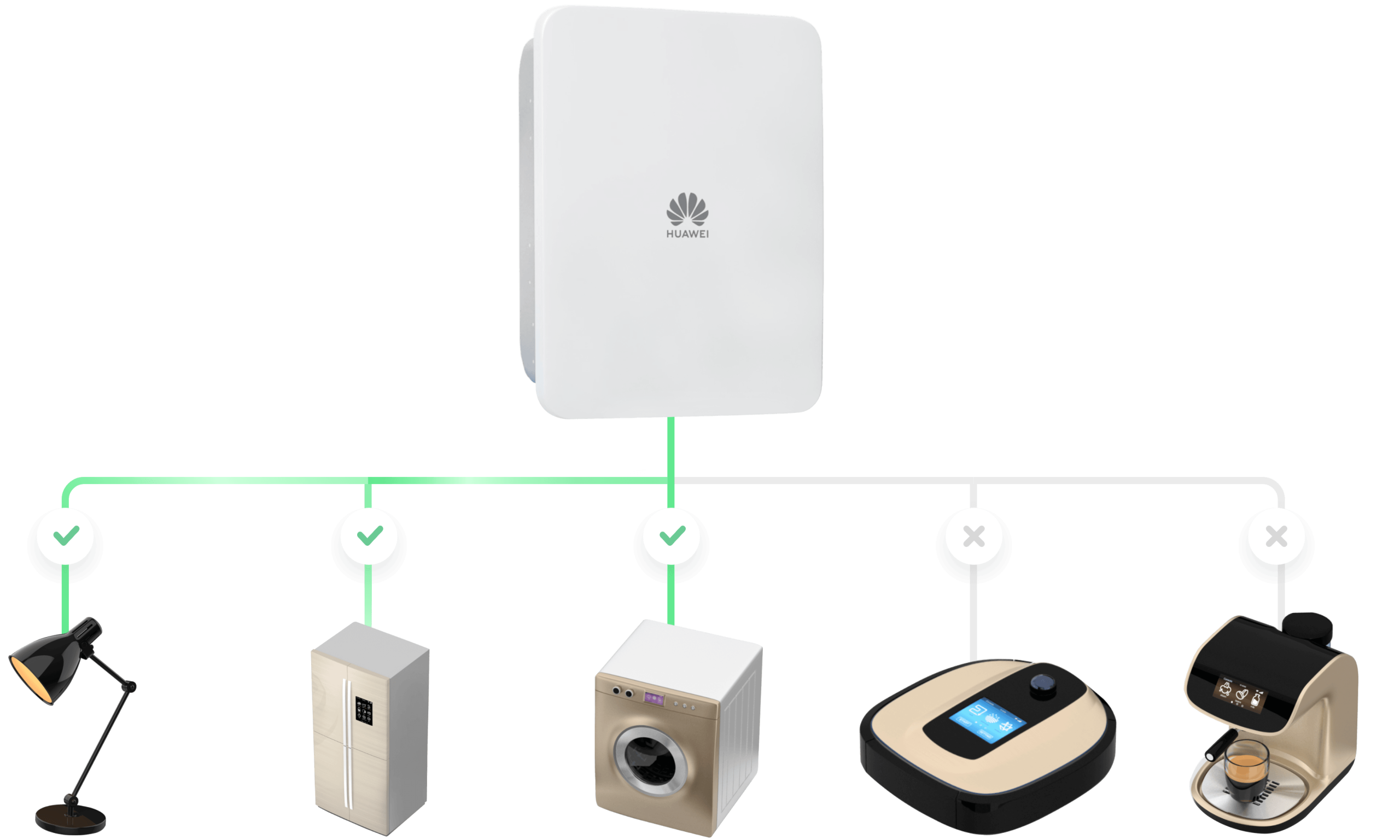

Phân chia tải dự phòng và tải không dự phòng

SmartGuard có các cổng dành cho tải dự phòng và tải không dự phòng. Cách phân chia giúp đơn vị thiết kế lựa chọn thiết bị cần duy trì khi điện lưới gián đoạn.

Ví dụ, gia đình có thể ưu tiên đèn chiếu sáng, tủ lạnh, modem và một số ổ cắm cần thiết. Những thiết bị công suất lớn cần được đánh giá riêng để tránh vượt khả năng cấp điện của hệ thống.

Hỗ trợ chế độ bypass

Tài liệu Huawei của SmartGuard-63A-T0/AUT0 có đề cập chế độ bypass thao tác thủ công. Việc sử dụng phải tuân theo hướng dẫn của đúng model và được đơn vị kỹ thuật giải thích khi bàn giao.

Đây là một chức năng cần được làm rõ trong phương án vận hành, đặc biệt khi hệ thống cần kiểm tra hoặc bảo trì.

Lợi ích khi thiết kế đồng bộ SmartGuard và tủ điện

Chủ động lựa chọn thiết bị cần duy trì

Một phương án dự phòng rõ ràng giúp gia đình biết thiết bị nào vẫn được cấp điện khi mất điện lưới và thời gian hoạt động dự kiến.

Khả năng này phụ thuộc vào công suất biến tần, mức năng lượng còn lại trong pin, lượng điện mặt trời đang tạo ra và tổng tải sử dụng. Cụm từ “dự phòng toàn bộ nhà” cần đi kèm giới hạn vận hành cụ thể.

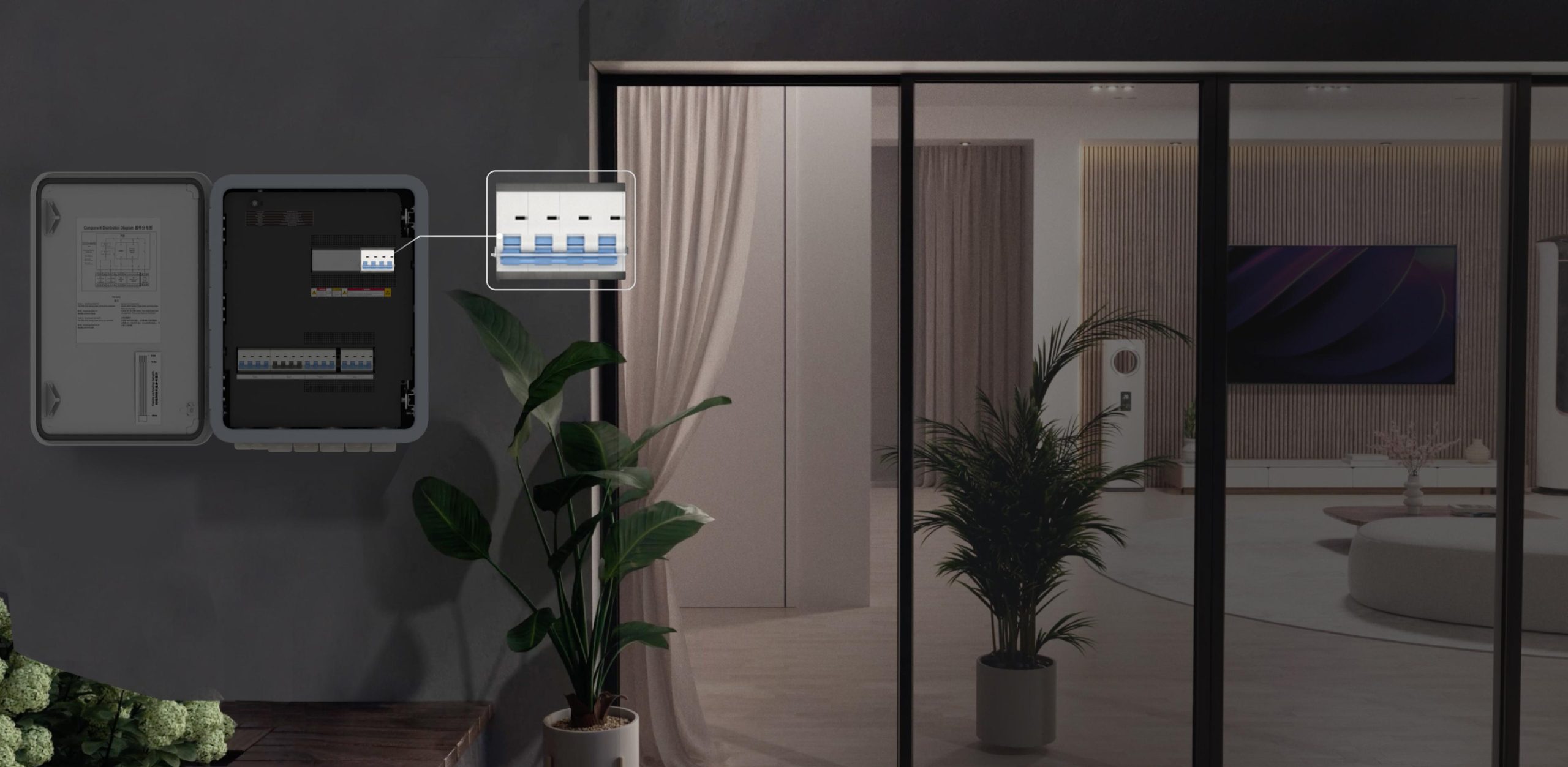

Thuận tiện trong quản lý và bảo trì

Tủ điện được bố trí hợp lý, có nhãn và sơ đồ rõ ràng sẽ giúp quá trình kiểm tra thuận tiện hơn. Người dùng cũng dễ xác định vị trí thiết bị đóng cắt và liên hệ hỗ trợ khi cần.

Khi bàn giao, nên yêu cầu sơ đồ hệ thống, danh sách thiết bị và hướng dẫn thao tác cơ bản.

Làm rõ khả năng của toàn bộ hệ thống

Thiết kế đồng bộ giúp kiểm tra sự tương thích giữa biến tần, pin lưu trữ, SmartGuard và thiết bị bảo vệ trước khi thi công.

Nhờ đó, phương án được xây dựng theo nhu cầu sử dụng thay vì lựa chọn riêng từng thiết bị rồi mới tìm cách kết nối.

Những lưu ý khi lựa chọn Huawei SmartGuard

Kiểm tra hệ thống một pha hay ba pha

Nguồn điện của công trình là cơ sở để lựa chọn dòng SmartGuard và thiết kế đấu nối phù hợp.

Xác nhận khả năng tương thích

Cần kiểm tra đầy đủ mã biến tần, pin lưu trữ, SmartGuard và yêu cầu phần mềm. Không nên mặc định các thiết bị cùng thương hiệu đều tương thích với nhau.

Tính toán tải dự phòng

Đơn vị tư vấn cần thống kê công suất các thiết bị hoạt động đồng thời, dòng khởi động và thời gian muốn duy trì.

Giới hạn dòng điện của SmartGuard không đồng nghĩa với công suất điện dự phòng mà biến tần và pin có thể cung cấp.

Kiểm tra cấu hình tủ điện

Báo giá nên ghi rõ thiết bị đóng cắt, bảo vệ, phụ kiện và phạm vi thi công. Những hạng mục chưa bao gồm cũng cần được thể hiện để tránh phát sinh không rõ ràng.

Giá SmartGuard và tủ điện đồng bộ phụ thuộc vào những gì?

Chi phí phụ thuộc vào model SmartGuard, cấu hình tủ điện, công suất hệ thống và khối lượng thi công.

Với công trình đã có điện mặt trời, có thể cần điều chỉnh tủ điện hiện hữu, phân chia lại tải hoặc bổ sung dây dẫn.

Một báo giá đầy đủ nên nêu:

  • Model SmartGuard và thiết bị tương thích.

  • Danh sách thiết bị trong tủ điện.

  • Phạm vi tải được cấp điện dự phòng.

  • Các hạng mục cải tạo và lắp đặt.

  • Điều kiện bảo hành, bảo trì và bàn giao.

Câu hỏi thường gặp

Có SmartGuard thì mất điện vẫn dùng được điện không?

Cần có hệ thống tương thích và nguồn năng lượng đáp ứng nhu cầu. SmartGuard riêng lẻ không tạo ra hoặc tích trữ điện.

SmartGuard có thay thế pin lưu trữ không?

Không. SmartGuard hỗ trợ chuyển nguồn, còn pin lưu trữ tích trữ năng lượng.

Tủ điện đồng bộ có phải sản phẩm Huawei không?

Cần kiểm tra báo giá. Tủ điện có thể do đơn vị thi công lắp ráp và sử dụng thiết bị từ nhiều thương hiệu, trong đó SmartGuard là một thành phần nếu được lựa chọn.

Có thể bổ sung SmartGuard cho hệ thống hiện có không?

Cần khảo sát biến tần, hệ lưu trữ, nguồn điện và cách đấu nối trước khi xác định phương án.
