Kiểm tra đầu nối MC4, dây DC/AC và tủ điện

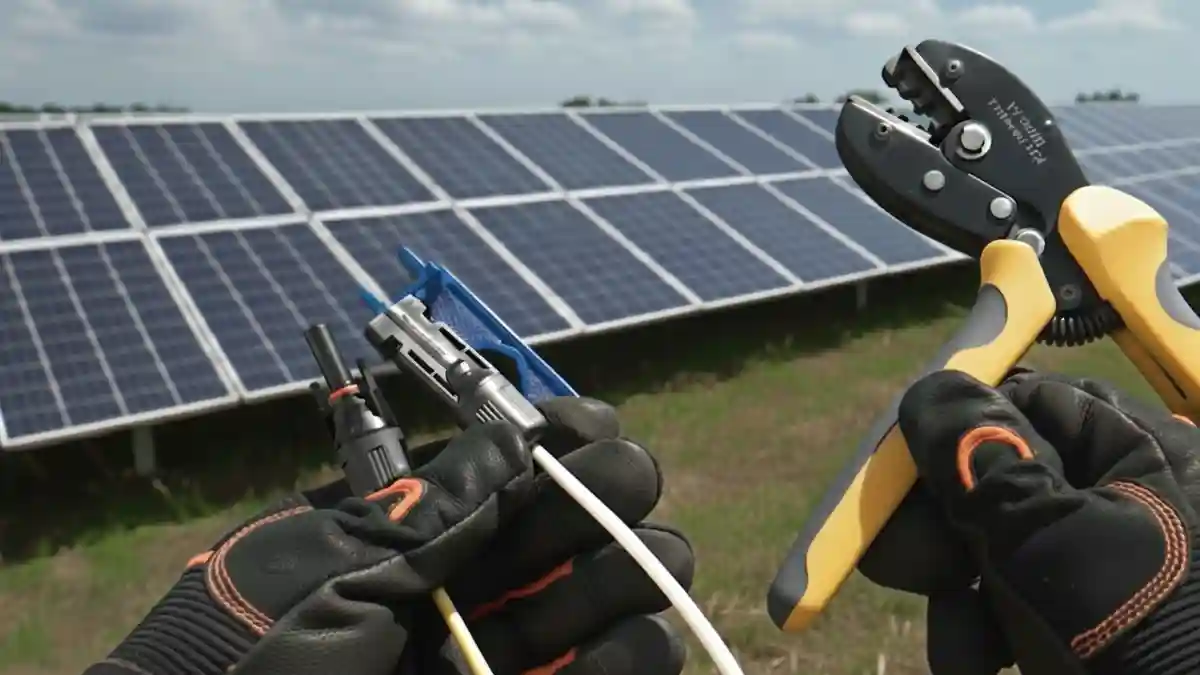

Kiểm tra đầu nối MC4

Đầu nối thường được gọi là MC4 được sử dụng tại nhiều vị trí kết nối điện một chiều trong hệ thống điện mặt trời. Chất lượng đầu nối và thao tác lắp đặt ảnh hưởng đến độ ổn định của kết nối.

Không nên mặc định hai đầu nối có hình dáng giống nhau là tương thích. Việc xác định khả năng ghép nối phải dựa trên tài liệu của nhà sản xuất.

Nếu cần tháo kiểm tra hoặc thay thế, kỹ thuật viên phải thực hiện theo quy trình an toàn và sử dụng dụng cụ phù hợp.

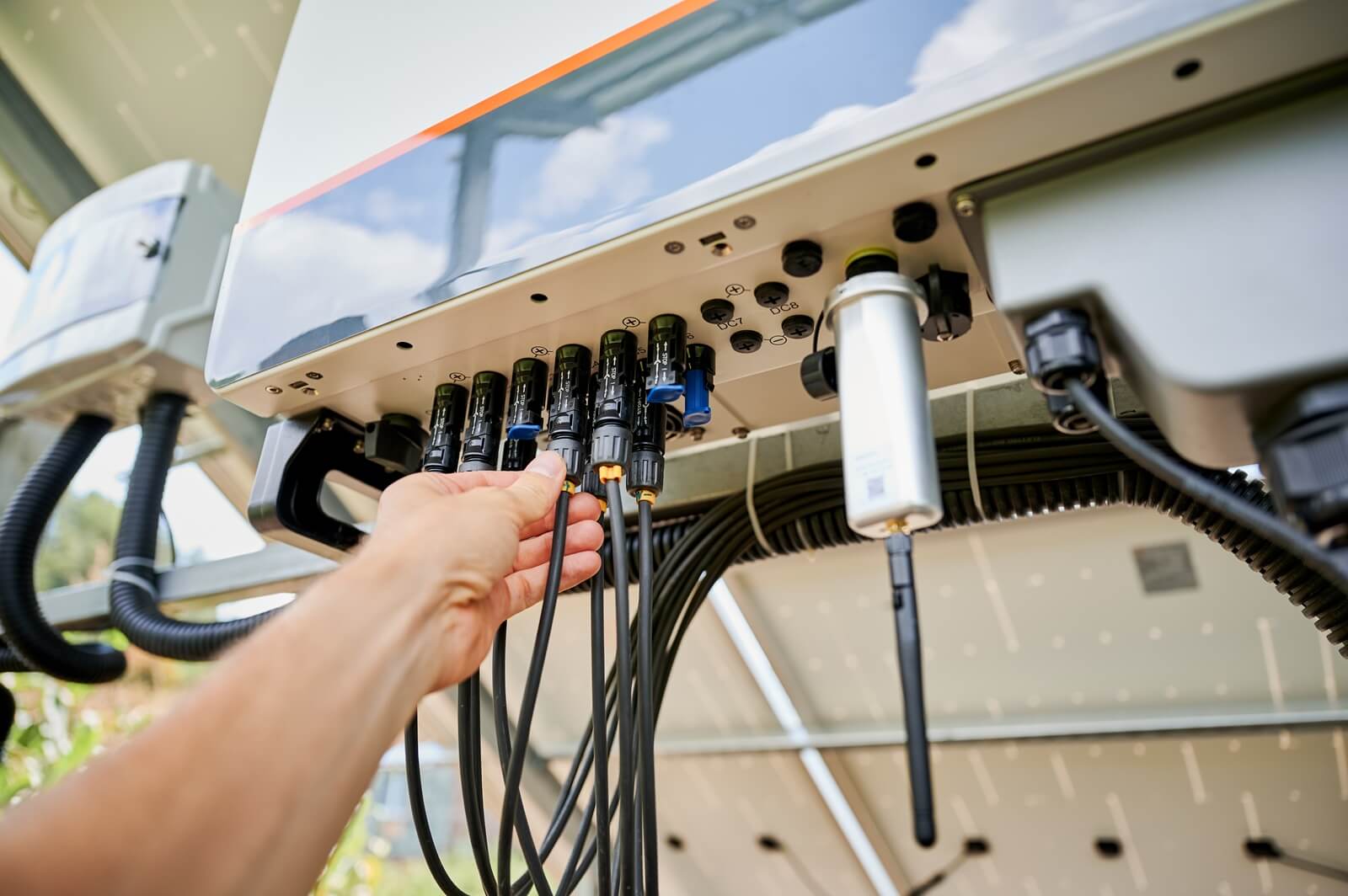

Kiểm tra dây dẫn DC

Dây DC truyền điện một chiều giữa các thành phần của hệ thống, như tấm pin và biến tần. Những đoạn dây ngoài trời cần được quan sát về tình trạng vật liệu và cách bảo vệ.

Các hạng mục kiểm tra có thể bao gồm:

• Lớp cách điện có dấu hiệu nứt, trầy xước hoặc hư hỏng.

• Dây bị kéo căng, gập, cọ xát hoặc tiếp xúc với cạnh sắc.

• Vị trí cố định dây và tình trạng ống, máng bảo vệ.

• Dấu hiệu hư hại do động vật hoặc nước.

• Nhãn nhận diện và thông tin dây dẫn khi có thể kiểm tra.

• Sự phù hợp với hồ sơ thiết kế và yêu cầu của thiết bị.

Những phép đo chuyên sâu được xác định theo tình trạng hệ thống và phạm vi dịch vụ. Quan sát bên ngoài không đủ để kết luận toàn bộ đường dây đạt yêu cầu kỹ thuật.

Kiểm tra dây dẫn AC

Dây AC truyền điện xoay chiều từ biến tần đến tủ điện và điểm kết nối của công trình. Việc kiểm tra tập trung vào tình trạng dây, cách đi dây và các vị trí đấu nối có thể tiếp cận.

Nội dung kiểm tra gồm:

• Tình trạng lớp cách điện và biện pháp bảo vệ cơ học.

• Dấu hiệu hư hỏng, đổi màu hoặc bất thường tại điểm đấu nối.

• Cách bố trí dây trong tủ, ống hoặc máng.

• Nhận diện dây và đối chiếu với hồ sơ hiện có.

• Sự phù hợp của dây dẫn với cấu hình vận hành khi có đủ thông tin.

Nếu cần điều chỉnh đấu nối hoặc thay dây, phương án phải được đánh giá theo yêu cầu kỹ thuật của công trình. Không lựa chọn tiết diện dây chỉ dựa trên một thông số công suất riêng lẻ.

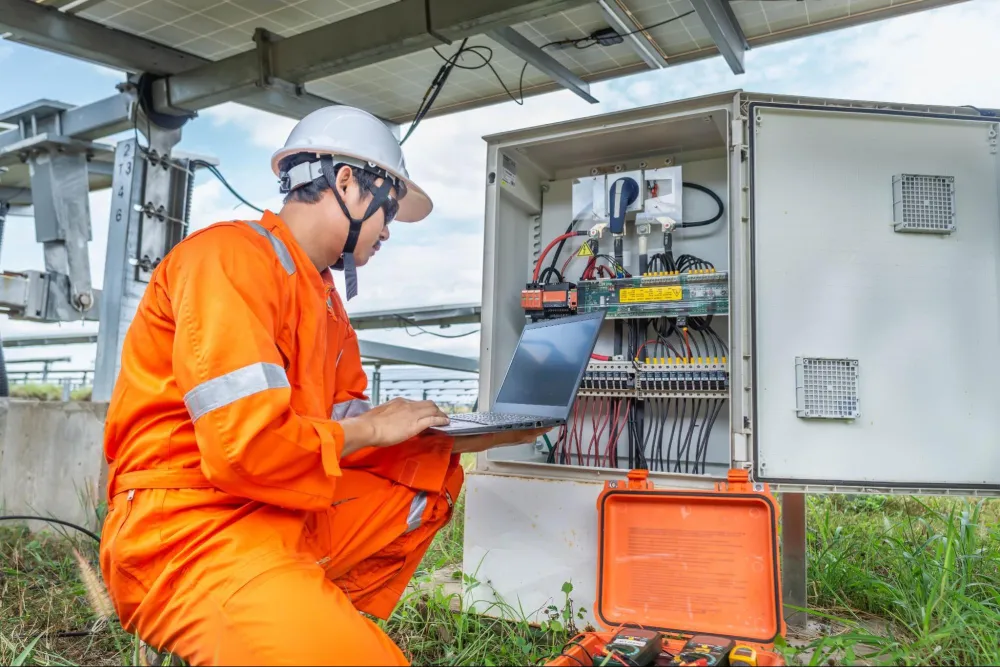

Kiểm tra tủ điện hệ thống điện mặt trời

Tủ điện chứa các thành phần đóng cắt, kết nối và bảo vệ theo thiết kế của hệ thống. Tình trạng tủ và thiết bị bên trong cần được xem xét cùng nhau.

Kiểm tra vỏ tủ và môi trường lắp đặt

Quan sát tình trạng cửa, khóa, gioăng, vị trí đưa cáp vào tủ và dấu hiệu nước hoặc bụi xâm nhập. Đồng thời xem xét lối tiếp cận, không gian thao tác và các vật cản xung quanh.

Kiểm tra bố trí và đấu nối

Ghi nhận tình trạng dây dẫn, đầu cốt, nhãn nhận diện và dấu hiệu bất thường tại các điểm kết nối. Các thao tác xử lý chỉ được thực hiện khi đáp ứng điều kiện an toàn.

Kiểm tra thiết bị đóng cắt và bảo vệ

Xem xét thông tin, tình trạng bên ngoài và chỉ báo của các thiết bị được lắp đặt trong tủ. Nếu cần đánh giá chức năng bảo vệ, phải thực hiện phép thử phù hợp.

Thiết bị nhìn bên ngoài còn nguyên vẹn không đồng nghĩa mọi chức năng đều đang hoạt động đúng.

Kiểm tra liên kết tiếp địa

Quan sát các vị trí liên kết có thể tiếp cận và ghi nhận dấu hiệu ăn mòn, đứt hoặc hư hỏng. Việc đo kiểm tiếp địa được thực hiện khi nằm trong phạm vi công việc đã thống nhất.
